查特 CHART MVE自增压液氮罐 杜瓦瓶 DC230LP


          查特的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，杜瓦瓶的液态储存保存时间更长，静态挥发率更低，有效利用率更高。很多液氮补给场合都通用查特的230LP型号液氮补给液氮罐。查特液氮罐其超群的绝热结构，使得一段时间内产品损耗极少或者没有损耗。例如：在高效用气方面，一个180MP杜瓦瓶的容量相当于18个压力为2400psig的高压气瓶

一  产品优点：

1液氮罐杜瓦瓶主要由罐体，监控装置，安全装置，压力平衡回路，阀门及其他配件所组成，其主要的控制阀组及接头安装在罐体的顶部，主要是便于操作，并可连接各种标准尺寸的软管。

2液氮罐主体结构的罐体内外胆主要由奥氏体不锈钢制造，内部高真空绝热保温应用绝缘物料，并经过真空处理，使真空层与热力绝缘,真空层厚度25mm，经久耐用。

3组合式压力控制调节，超低汽化损失。LCCM组合式调压阀，是经过校准过的；专门为查特而独特设计的；集增压及经济回流与一体的；可读的，机械式的可调结构。查特调压阀，调节帽下可直接读出增压回路的压力。

4查特杜瓦瓶液氮罐都为您配置两种便捷推车，可以方便移动及搬运罐体。
5查特独特的可以重复使用的真空抽口，便于维护。
6标配的专利查特液位计，便于了解罐内液氮液位，便于冲装液氮及使用。并可以360 °转动。

二 技术参数：

产品型号/Model	DC230LP	DC230MP	DC230HP
容量/Capacity
几何容积/Gross (升/L)	240	240	240
净容积/Net (升/L)	230	230	230
外型尺寸/Size
外筒直径/Outer Shell Diameter (厘米/cm)	60.6	60.6	60.6
底板尺寸/Square Base size(厘米/cm)	63	63	63
高度/Height(厘米/cm)	160	160	160
技术参数/Technical Parameter
安全阀设定压力(兆帕/PSI) Relief Valve Setting(MPa/PSI)	0.15/22	1.58/230	2.41/350
爆破片设定压力(兆帕/PSI) Secondary  Relief  Valve  Setting(MPa/PSI)	1.38/200	2.76/400	4.13/600
调压阀设定压力(MPa/PSI) Regulator  setting  pressure(MPa/PSI)	0.12/18	0.86/125	2.07/300
空瓶重量/Empty Weigh(公斤/kg)	145	168	185
充装重量/Full Filling Weight(公斤/kg) *
液氧/LO2	258	229	223
液氮/LN2	182	163	156
液氩/LAr	318	275	270
液态二氧化碳/LCO2	/	/	239
标况下气体体积/Standard Gas Volume(Nm3)
氧气/O2	/	164	156
氮气/N2	/	132	124
氩气/Ar	/	160	151
二氧化碳/CO2	/	/	121
日蒸发率(液氮)/NER(LN2)	1.5%	1.8%	1.8%
气流量/Gas Flow Rate ( Nm3/hr)
氧、氮、氩（O2、N2、Ar）	/	10.5	10.5
二氧化碳(CO2)	/	2.9	2.9

* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure

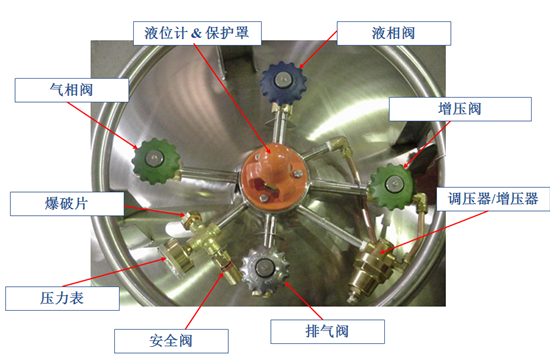

三 功能配置
1、气相阀——可直接输出气体使用
2、液相阀——充装或输出液体
3、调压器/增压器——控制（接通/断开）压力控制调节器
4、排气阀——释放罐内压力
5、安全阀——超压泄压
6、压力表、安全阀、爆破片
7、增压阀——开启罐内增压
9、液位表&保护罩——焊接绝热气瓶中液体寸量





四 查特杜瓦瓶的使用方法

A、使用气体
1 将需气管道接驳至气体使用阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。

2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态。
3 打开气体使用阀开始供气给用气设备。
4 如长时间不使用，将气体使用阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至气体使用阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头松动漏气。


B、液体使用
1 将取液管道接驳至液体阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态，但使用低压罐或取液氮作冷冻的用户，可根据提取液氮的速度开关增压阀，选择合适的压力，但一般压力不宜超过0.2Mpa。
3 缓慢开始液体阀，开始取液体。
4 如不使用，将液体阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至液体阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头接头漏气。


五 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
