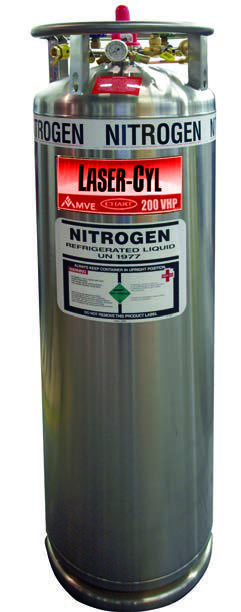

200HP 查特自增压液氮罐 杜瓦瓶


         MVE 查特 CHART是设计制造各种深冷液体真空绝热贮存设备的专业公司，产品覆盖整个低温液体的供应链。也是全球最大，历史最为久远的超低温设备生产商。查特下属的MVE品牌杜瓦瓶产品有40多年生产超低温绝热杜瓦瓶的生产历史，查特MVE的产品以因其质量高寿命长，低温介质耗损低，早已经在全世界得到了广泛的使用。

         查特的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，杜瓦瓶的液态储存保存时间更长，静态挥发率更低，有效利用率更高。其超群的绝热结构，使得一段时间内产品损耗极少或者没有损耗。例如：在高效用气方面，一个 180MP杜瓦瓶的容量相当于18个压力为2400psig的高压气瓶 200HP 查特自增压液氮罐 杜瓦瓶


一 技术参数：


产品型号/Model	200MP	200HP
几何容积/Gross (升/L)	209	209
净容积/Net (升/L)	200	200
外型尺寸/Size
外筒直径/Outer Shell Diameter (厘米/cm)	50.8	50.8
高度/Height(厘米/cm)	167.1	167.1
技术参数/Technical Parameter
安全阀设定压力(兆帕/PSI)	230/1.6	350/2.4
Relief Valve Setting(MPa/PSI)
空瓶重量/Empty Weigh(公斤/kg)	126.9	145.1
充装重量/Full Filling Weight(公斤/kg) *
液氧/LO2	331	339
液氮/LN2	271	280
液氩/LAr	375	380
液态二氧化碳/LCO2	/	353
标况下气体体积/Standard Gas Volume(Nm3)
氧气/O2	143	133
氮气/N2	105	108
氩气/Ar	139	130
二氧化碳/CO2	/	105
日蒸发率(液氮)/NER(LN2)	0.0185	0.0185
气流量/Gas Flow Rate ( Nm3/hr)
氧、氮、氩（O2、N2、Ar）	10.5	10.5
二氧化碳(CO2)	2.9	2.9

* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure

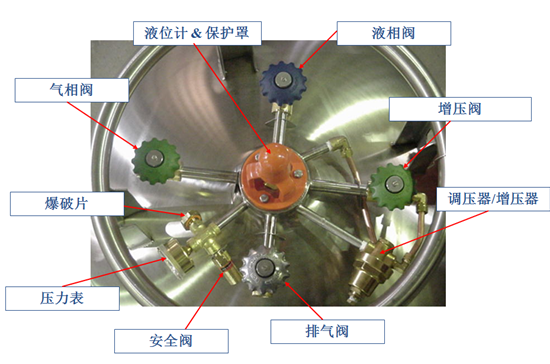

二 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制（接通/断开）压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量




三 产品特点：
压力：230-350 psig / 16-24 bar
容积： 200升
内外采用不锈钢桶体制造
内外筒体厚度厚, 采用抗冲击外胆制造，内胆具有支撑系统
查特杜瓦瓶具有高承载的底座和保护圈系统，保证罐体免受外力冲击而损坏
液位计可360 °旋转安装，随处可读取；能够随时更换.
液位计外露部分为铜和耐腐蚀的聚脂材料。
使用介质：液氮，液氧，液氩，液态二氧化碳和液态一氧化二氮
极低的超低温液体介质蒸发率
大流量气体及液体介质输出
所有外径为20”(508mm)的杜瓦瓶(160L,180L,200L)都有一个抗冲击的环型底座。
外径为26”(660mm)的瓶(230L & 265L) 底部都带有可移动的轮子。

四 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
