160MP查特MVE自增压液氮罐杜瓦瓶

        MVE 查特 CHART是深冷液体真空绝热设备的专业制造工厂，是超低温设备的引领者，是具有40多年生产历史的超低温设备生产历史的工业厂家。其下属的MVE品牌，一直生产超低温绝热杜瓦瓶，液氮罐产品。查特MVE产品，储存的低温介质耗损低，静态挥发率低，已经在全世界各个行业得到了广泛的使用。工业和医疗领域的查特用户数不胜数。其中型产品还经常被利用与气体使用的激光切割领域和质谱仪的供气使用。

一  产品优点：

1液氮杜瓦瓶主要由罐体，监控装置，安全装置，压力平衡回路，阀门及其他配件所组成，其主要的控制阀组及接头安装在罐体的顶部，主要是便于操作，并可链接各种标准尺寸的软管。
2主体结构的罐体内外胆主要由奥氏体不锈钢制造，内部高真空绝热保温应用绝缘物料，并经过真空处理，使真空层与热力绝缘,真空层厚度25mm，经久耐用。
3组合式压力控制调节，超低汽化损失。LCCM组合式调压阀，是经过校准过的；专门为查特而独特设计的；集增压及经济回流与一体的；可读的，机械式的可调结构。查特调压阀，调节帽下可直接读出增压回路的压力。
4查特杜瓦瓶液氮罐都为您配置两种便捷推车，可以方便移动及搬运罐体。
5查特独特的可以重复使用的真空抽口，便于维护。
6标配的专利查特液位计，便于了解罐内液氮液位，便于冲装液氮及使用。并可以360 °转动。
 160MP查特MVE自增压液氮罐杜瓦瓶

二 技术参数：

产品型号/Model		160MP	160HP
类别	规格	参数	参数
压力级别		MP	HP
容量（升）	几何容积	176L
尺寸和安全阀开启压力设定值
安全阀设定压力	psig/mpa	230/1.6	350/2.4
直径	厘米	50.8
高度	厘米	151.3
空重（公斤）		113.4	126.9
满重（公斤）	N2	234	241
	O2	285	290
	Ar	322	325
	CO2		303
	N2O		293
标准状态下气体体积	N2	97	91
	O2	120	114
	Ar	117	111
	CO2		89
	N2O		84
性能
日蒸发量%每天	N2	2
	O2-Ar	1.4
	CO2-N2O		0.5
气流量（NM3/Hr）	N2-O2-Ar	9.2
	CO2-N2O		2.9

* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure

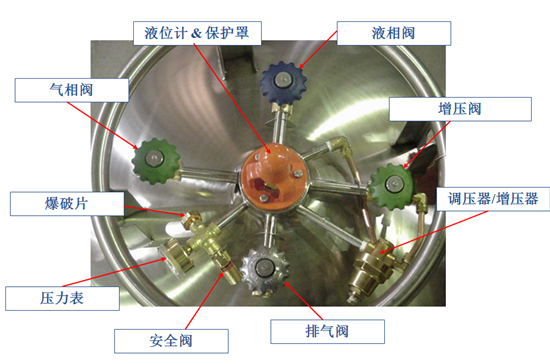

三 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制（接通/断开）压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量





四 查特杜瓦瓶的使用方法

A、使用气体
1 将需气管道接驳至气体使用阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态。
3 打开气体使用阀开始供气给用气设备。
4 如长时间不使用，将气体使用阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至气体使用阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头松动漏气。
  160MP查特MVE自增压液氮罐杜瓦瓶

B、液体使用
1 将取液管道接驳至液体阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。

2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态，但使用低压罐或取液氮作冷冻的用户，可根据提取液氮的速度开关增压阀，选择合适的压力，但一般压力不宜超过0.2Mpa。
3 缓慢开始液体阀，开始取液体。
4 如不使用，将液体阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至液体阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头接头漏气。


五 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
