液氮储罐安全操作规程

目的：建立低温液氮贮罐标准操作维护保养规程  MVE液氮罐

范围：所有低温液氮贮罐

职责：操作人员、维修人员、技术人员、车间管理人员对本规程实施负责

规程：

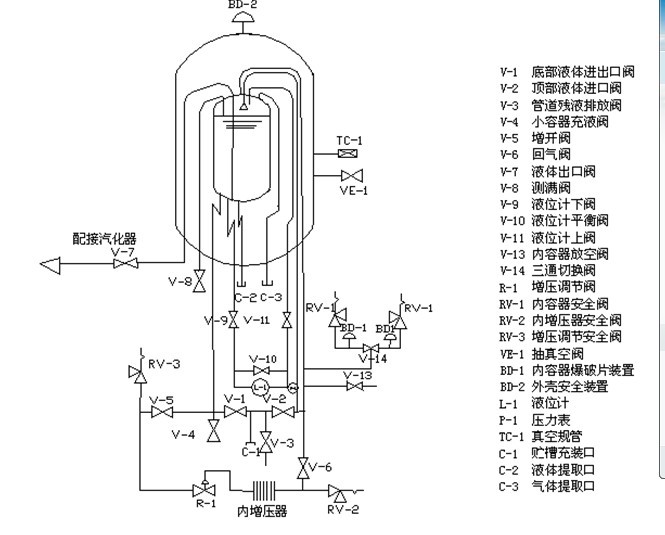

1．           设备流程图



2操作步骤的组成

首次充灌、补充充灌、供气、低温泵系统、低温液体喷淋系统、小容器充装、槽车充灌、增压调节阀设定、液面计的操作。

2.1首次充灌的操作方法

2.1.1确认供液装置里的液体就是所要充灌的液体。MVE液氮罐

2.1.2确认除液面计上下阀（V-9、V-11）都已打开，其余阀门处于关闭状态。

2.1.3将供液装置输液软管与贮槽充装口C-1相连接。

2.1.4全开放空阀V-13，进行常压充灌。

2.1.5打开管道长液排空法V-3，微开供液装置的排液阀，使输液软管子冷却，同时吹除贮槽充装C-1口处的杂质及空气。

2.1.6关闭管道残液排放阀v-3，慢慢打开顶部液体进口阀v-2，进行顶部喷淋充灌。

2.1.7在充灌液体期间，应注意贮槽压力表P-1。若贮槽内容器压力上升至超过供液压力或接近贮槽的正常工作压力，应打开内容器放空阀V-13，使贮槽放气泄压。

2.1.8使用V-2进行顶部充灌。

2.1.9打开管道残液放阀V-3，排出输液金属软管和上进液管的残留液体后关闭底部液体进口阀V-2和管道残液排放阀V-3。关闭内容器放空阀V-13。

2.1.10松开输液软管与贮槽充装口C-1的联接接头，对软管表面除霜，待软管恢复柔性后拆下输液软管。

2.2补充充操作方法。

2.2.1确认供液装置内的液体就是所要充灌的液体。

2.2.2确认除液面计上下阀（V-9、V-11）都已打开，其余阀门庆处于关闭位置。

2.2.3打开内容器放空阀V-13，内容器放空泄压。再将供液装置输液软管与贮槽安装口C-1相连接。

2.2.4打开管道残液排放阀V-3微开供液装置的排液阀，使输液软管冷却，同时吹除贮槽充装口C-1处的杂质及空气。

2.2.5关闭管道残液排放阀V-3，慢慢打开顶部液体进口阀V-2到全开位置。

2.2.6慢慢打开底部液体进出口阀V-1，进行顶部底部同时充灌。

2.2.7在充灌时，应注意贮槽压力表P-1。

2.2.8打开管道残液排放阀V-3，排出输液金属软管和上进液管中的残余液体，半闭顶部V-2和V-3，再关闭V-13。

2.2.9松开输液软管与贮槽充装口C-1的接头，对软管表面除霜，待软管恢复正常后拆下。

2.3供气的操作方法

2.3.1确认除液面计上下阀（V-9、V-11）已打开外，其余阀门处于关闭状态。

2.3.2依次打开回气阀V-6、增开阀V-5、液体出口阀V-7。

2.3.3当所需数量的气体已经输出，或者要把贮槽关闭不用较长一段时间停止输送气体时，关闭液体出口阀V-7，增开阀，过15~20分钟后再关闭回气阀V-6。

2.4低温泵供液操作方法

2.4.1确认除液面计上下阀（V-9、V-11）已打开外，其余阀门均处于关闭位置。

2.4.2依次打开回气阀V-6、增开阀V-5。按低温液体泵的操作规程，打开泵进液阀和泵回气阀，启动低温液体泵，低温液体泵的出口端即输出高压低温液体，经汽化器，进入充气系统，可向外输送高压气体、充装高压气瓶等。

2.4.3贮槽将按用户的设定压力，自动恒压地输送低温液体至低温泵进口端。

2.4.4在气体充装结束时，按低温泵的操作规程关闭低温泵，关闭进液端、泵回气阀。

2.4.5关闭贮槽的增开阀V-5、过10-20分钟后再关闭回气阀V-6。

2.5低温液体喷淋系统操作方法

2.5.1确认除液面计上下阀（V-9、V-11）已打开外，其余阀门均处于关闭位置，依次打开回气阀V-6、增开V-5。

2.5.2打开向低温液体喷淋系统供液的阀门，开始向低温液体喷淋系统输送低温液体。

2.5.3低温喷淋系统工作结束后，关闭贮槽向低温液体喷淋系统供液的阀门。关闭贮槽的增开阀V-5、过10-20分钟后再关闭回气阀V-6。

2.6供液操作方法

2.6.1用橡皮管或金属管道（如紫铜管、金属软管）将V-4与小容器相连通。打开放空阀。

2.6.2慢慢打开小容器充液阀V-4、充液过程应平稳，防止低温液体飞溅。小容器充满后关闭小容器充液阀V-4。

2.7贮槽向槽车充装低温液体的操作方法：

2.7.1确认贮槽的低温液体就是槽车所要充灌介质。

2.7.2确认贮槽除压力表V-12、液位计上下阀（V-9、V-11）已打开外，其余阀门均处于关闭位置。

2.7.3用输液软管将贮槽充装口C-1与槽车充装口相连。

2.7.4打开回气阀V-6、增开阀V-5，贮槽内容器开始增压，压力京戏低于贮槽的最高工作压力。

2.7.5打开底部液体进出口阀V-1，即开始向槽车输液，按槽车充灌低温液体的操作规程，正确操作槽车的阀门管道系统充灌低温液体。

2.7.6槽车充满后，立即关闭贮槽底部液体进出口阀V-1。

2.7.7关闭贮槽开阀V-5，过5~6分钟后再关闭回气阀V-6。

2.7.8打开贮槽管道残液排放阀V-3，泄放输软管中的气液，待软管恢复柔性后拆输液软管。操作结束。

2.8增压调节阀R-1的操作方法：

2.8.1确定增压调节阀R-1的设定压力。MVE液氮罐

2.8.2确认贮槽除除液面计上下阀（V-9、V-11）已打开外，其余阀门均处关闭状态。

2.8.3增压调节阀R-1设定压力的调节。观察压力表P-1的读数。若压力高于增压调节阀R-1的设定压力，则关闭增开阀V-5，打开内容器放空阀V-13，当压力等于R-1的设定压力时，关闭内容器放空阀V-13。若压力低于增调节阀R-1的设定压力，拧紧R-1的调节螺丝钉，使贮槽力缓慢上升；当贮槽压力等于R-1的设定压力时，关闭增开阀V-5。

2.8.4待增开阀V-5和增压调节阀R-1的温度回升到环境温度时，向外松开增压调节阀R-1的调节螺钉处于关闭状态。

2.8.5打开增开阀V-5以微小增量，拧紧R-1的调节螺钉，当增压调节阀R-1打开时，停止R-1的调节螺钉。并锁紧R-1的调节螺钉。

2.8.6复核R-1的设定压力。打开内容器放空阀V-13,使贮槽压力下降；当压力降到增压调节阀R-1的设定压力低0.1MPA时，关闭内容器放空阀V-13。微开增开阀V-5；贮槽压力慢慢上升；观察当压力表P-1和增压调节阀R-1。如内容器的压力稳定在P-1要求的压力下，则增压调节阀RT-1的设定压力调节工作结束。

3设备的维护保养

3.1安全维护；由于液氮是易燃、易爆的气体所以在液氧设备6米周围严禁烟火、明火。同时应避免操作时出现静电火花，如果需要维修操作时必须有公司安保部监督下进行。工人操作时必须穿戴合适的防护用具，以防低温液体与皮肤、眼睛接触。

3.2日常检查

3.2.1检查所有阀门是否处于启闭状态。

3.2.2检查液面计压力表是否正常。

3.2.3检查管道、接头和阀门有无泄漏和堵塞现象。

3.2.4检查贮槽压力是否正常，当贮槽压力接近或等于最高工作压力时，须打开内筒放空阀V-13泄压。

3.2.5每2年检查压力表、液面计、安全开启阀校准，每年更换内筒爆破装置爆破片。MVE液氮罐
