MC450HP查特杜瓦瓶液氮罐
气瓶型号:DPL700-450-1.38I
查特的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，使用液体储存，而高效供气的使用方式，在激光切割和分析仪器领域得到广泛的应用。200升，450升的查特杜瓦瓶罐体的内部汽化管路在这种使用环境下得到了有效的利用。组合式压力调节器的罐内压力调节系统和内部汽化盘管，可以使气体输出最大达到15.1立方米每小时并保持稳定。而且查特杜瓦瓶使用液态储存，保存时间更长，静态挥发率更低，有效利用率更高。其超群的绝热结构，使得一段时间内产品损耗极少或者没有损耗。
一 产品优点：
1液氮杜瓦瓶主要由罐体，监控装置，安全装置，压力平衡回路，阀门及其他配件所组成，其主要的控制阀组及接头安装在罐体的顶部，主要是便于操作，并可链接各种标准尺寸的软管。
2主体结构的罐体内外胆主要由奥氏体不锈钢制造，内部高真空绝热保温应用绝缘物料，并经过真空处理，使真空层与热力绝缘,真空层厚度25mm，经久耐用。
3组合式压力控制调节，超低汽化损失。LCCM组合式调压阀，是经过校准过的；专门为查特而独特设计的；集增压及经济回流与一体的；可读的，机械式的可调结构。查特调压阀，调节帽下可直接读出增压回路的压力。
4查特450杜瓦瓶液氮罐是框架式结构，便于叉车搬运和固定，也可以最大限度的起到对瓶体的保护作用。
5查特450杜瓦瓶使用差压式液位计，监控精度高。
MC450HP查特杜瓦瓶液氮罐
二 技术参数：
|
型号/ Model |
单位Unit |
MC390MP MCR |
MC390HP MCR |
MC450MP MCR |
MC450HP MCR |
|
尺寸/ Dimensions |
|
瓶体直径/Cylinder Diameter |
厘米/cm |
75 |
75 |
75 |
75 |
|
瓶体高度/Cylinder Height |
厘米/cm |
141 |
141 |
156 |
156 |
|
框架长度/Base Length |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架宽度/Base Width |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架高度/Base Height |
厘米/cm |
200 |
200 |
200 |
200 |
|
瓶体空重/Empty Weigt |
公斤/kg |
197 |
242 |
216 |
266 |
|
框架重/Frame Weight |
公斤/kg |
164 |
164 |
164 |
164 |
|
充装液体重量/ (N2) |
公斤/kg |
272 |
256 |
314 |
294 |
|
(O2) |
公斤/kg |
387 |
366 |
445 |
420 |
|
(Ar) |
公斤/kg |
470 |
445 |
539 |
511 |
|
(CO2) |
公斤/kg |
/ |
392 |
/ |
452 |
|
(N2O) |
公斤/kg |
/ |
372 |
/ |
427 |
|
技术指标 / Technical Specifications |
|
|
|
|
安全阀设定压力 |
Psig/MPa |
230/1.58 |
350/2.41 |
230/1.58 |
350/2.41 |
|
Relief Valve Setting |
|
|
|
|
|
|
日蒸发率(%每天） |
N2 |
1.84% |
1.84% |
1.80% |
1.80% |
|
O2 Ar |
1.50% |
1.50% |
1.40% |
1.40% |
|
NER(per day %) |
|
|
|
|
CO2 |
|
0.60% |
|
0.50% |
|
几何容积/Gross capacity |
升/Liter |
390 |
390 |
450 |
450 |
|
净容积/Net Capacity |
升/Liter |
371 |
371 |
428 |
428 |
|
标况下气体体积 / Standard Volume |
|
|
|
|
|
氮/N2 |
Nm3 |
218 |
391 |
252 |
233 |
|
氧/O2 |
Nm3 |
262 |
253 |
302 |
292 |
|
氩/Ar |
Nm3 |
251 |
246 |
289 |
284 |
|
二氧化碳/CO2 |
Nm3 |
|
197 |
|
227 |
|
气流 / Gas Flow |
|
|
|
|
|
|
N2,O2,Ar |
Nm3/hr |
15.1 |
15.1 |
15.1 |
15.1 |
|
CO2 |
Nm3/hr |
|
5.1 |
|
5.1 |
* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure
MC450HP查特杜瓦瓶液氮罐

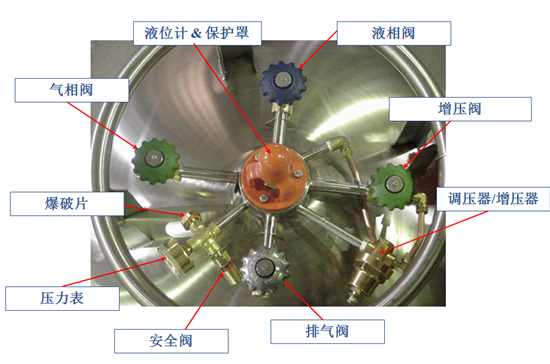

三 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制（接通/断开）压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量
四 查特杜瓦瓶的使用方法
A、使用气体
1 将需气管道接驳至气体使用阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态。
3 打开气体使用阀开始供气给用气设备。
4 如长时间不使用，将气体使用阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至气体使用阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头松动漏气。
B、液体使用
1 将取液管道接驳至液体阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态，但使用低压罐或取液氮作冷冻的用户，可根据提取液氮的速度开关增压阀，选择合适的压力，但一般压力不宜超过0.2Mpa。
3 缓慢开始液体阀，开始取液体。
4 如不使用，将液体阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至液体阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头接头漏气。
五 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
------------------------------------------------------------------------------------------------------------------------------------------
