MVE液氮罐液氦杜瓦罐

查特CHART的液氦杜瓦瓶系列罐体是用于运输和储存低温液氦，适配使用低温液氦罐体的仪器设备类产品，该系列罐体具有罐体自重轻、供液易操作、操作可靠度强，和极强的绝热性能等特点。专业的径管设计用于运输过程的使用。正方形底座加滑轮的超级稳定设计用于提供最大支撑和最经济的稳定性。

液氦杜瓦是液氦存储、运输和分配的关键设备，也是液氦温区低温系统的重要组成部分。本产品是液氦存储、运输的低温配套设备，成功达到设计温度4.5K(-268.5℃)并且制冷量超过240W，液氦杜瓦作为低温系统不可或缺的配套产品，在设计上最大程度减少了储存、运输和分配时液氦的损失。采用高效真空绝热包覆技术、蒸汽冷却多冷屏技术及低温冷凝吸附高真空获得技术，有效减少液氦蒸发率。

常规使用的查特深冷液氦杜瓦瓶容量范围从100升到500升的规格。深冷液氦杜瓦瓶可选配绝对压力安全阀，还可以用于航空运输。为适用于核磁共振（MRI）供液设计，查特将所有型号设计为100%无磁设计。

产品优点:
超级深冷液氦杜瓦罐的控制阀组及接头安装在顶部，非常便于操作，并可连接各种标准尺寸的软管。
◆  质量轻，经久耐用
◆  最佳的绝热性能
◆  配置较大的球阀，可连接最大为3/4〃（19mm）输液管

结构特点
1、液氦杜瓦采用奥氏体不锈钢材质制造，杜瓦颈部尺寸更大，不仅允许插入标准液氦管线，同时消除热振荡，而且还便于超导电极的测试以及方便需要将试件插入或浸没液氦的实验；
2、无需液氮夹层/氦气循环管路；
3、经久耐用，适合卡车运输和每日频繁使用；
4、广泛用于液氦分装、科学研究及工厂氦气液化等用途。
5、一体式脚轮和底座式设计，便于移动和叉车启动。

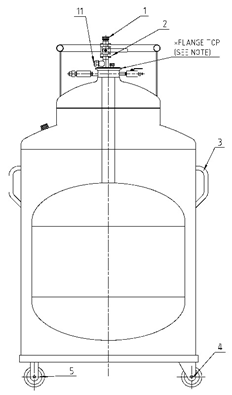

标准配置              Features


1. 快速取液口
2. 取液阀
3. 拉手柄
4. 万向轮（非磁性）
5. 定向轮（非磁性）
6. 放空阀连接
7. V型抱箍
8. 辅助安全截止阀
9. 辅助安全阀（1psig）
10. 压力表
11. 第二安全阀（12psig）
12. 主安全阀（10psig）
13. 主放空阀



技术规格 / Technical Specifications

规格参数
型号	规格	HE100	HE250	HE500
容积 Capacity
液体（几何容积）Liquid Gross	升（liters）	110	275	550
液体（有效容积）Liquid Net	升（liters）	100	250	500
性能 Performance
静态蒸发率 NER**	%每天（%per day)	1.25%
最大工作压力 MAWP	psig	12	12	12
尺寸及压力设置 Dimensions&Pressure Ratings
直径 Diameter	毫米（mm）	606	856	1108
高度 Height	毫米（mm）	1546	1675	1793
法兰至内胆底部长度 Dip Tube Length	毫米（mm）	1132	1305	1421
皮重 Tare Weight	公斤（kg)	114	181	278
主安全阀压力设定 Main Relief Valve Setting	psig	10	10	10
第二安全阀压力设定 Secondary Relief Valve	psig	12	12	12

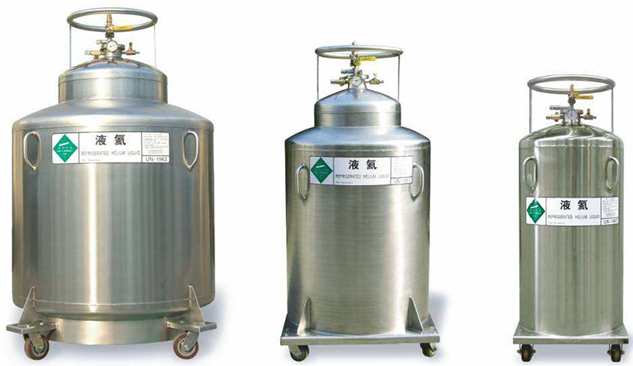

液氦杜瓦罐产品图
