查特液氮罐 mve液氮罐 自增压液氮罐 DC230LP DC230
时间:2020-04-15 09:33来源: 作者:ydgmve2020yyx 点击:
次
查特液氮罐 杜瓦瓶是市场上使用比较广泛占有率比较高的同类产品，查特公司在真空储存深冷领域在40多年前就开始研发产品，现在主要研究低温介质储存的低耗损储存和长寿命的使用
查特液氮罐杜瓦瓶是市场上使用比较广泛占有率比较高的同类产品，查特公司在真空储存深冷领域在40多年前就开始研发产品，现在主要研究低温介质储存的低耗损储存和长寿命的使用。以利于客户的长期高效使用。查特液氮罐杜瓦瓶的产品研发让技术原理涵盖所有深低温储存和运输领域，是机电一体化行业在超低温领域的延伸。创造深远价值。
一 配置说明
二 技术参数：
* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure
三 查特液氮罐用途介绍
1 查特液氮罐用于厌氧手套箱供应氮气，高纯度，压力的氮气供应，使用查特液氮罐配备厌氧手套箱供应氮气使用180MP 或者200MP型查特液氮罐
2 NMR核磁共振仪冲入液氮，使用低压力的DC230LP型号配置液氮低温软管为核磁共振仪补充液氮，DC230LP还为很多生物液氮罐做补充罐使用。低压力22PSI用途下，补充罐的使用广泛
3另外质谱仪，液质联用仪，气质联用以的高纯氮气供气使用180MP或者200MP，都是市场上的常用型号，在激光切割机领域，查特液氮罐的使用更为广泛，现有的动态热机械分析仪、高低温试验箱等都适配查特中、小型号的MP系列罐体。
四 查特液氮罐使用方法
低温液体使用
1使用液氮罐内的低温液体，如液氮，需要连接软管到进排液阀，另一端连接需要使用液氮的设备。
2 罐体内有低温液体时，先打开液氮罐增压阀，一般缓慢开启增压阀，压力缓慢增加，一般压力不超过。0.2mpa。然后开启液相阀，放出低温液体。可以手动根据低温液体的使用情况调节阀体的开动大小。
3 停止使用时关闭液相阀和增压阀。
4 一般使用后，罐体内会留有压力，一般无需理会，也可以开启放空阀放尽罐内压力。
罐内气体使用
1 使用罐内气体，需要先在气相阀上安装减压阀，然后把气体管路连接好。
2 罐内有低温液体时，打开罐体增压阀先开始增压，使罐体处于增压状态，然后打开气相阀，罐体内部增压后，又经汽化盘管后汽化的气体就经过气相阀体出来了。
3 使用时根据使用的压力要求调解气相阀外安装的减压阀的压力表的压力，以适应使用的压力需求。
4 关闭时，先关闭减压阀，再关闭增压阀，再关闭气相阀。

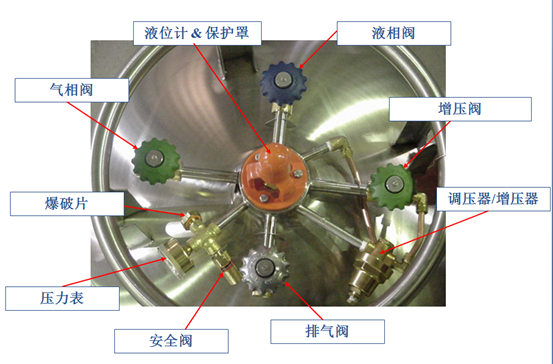

一 配置说明
- 液相阀——液相阀用来输入或者输出低温液体
- 增压阀——增加罐内压力，调节罐体汽化压力
- 调压器/增压器——（接通/断开）压力控制调节器
- 排气阀——又称放空阀，用于放空罐体内部压力
- 安全阀——又称泄压阀，在罐体内部压力超高时，用来泄压
- 压力表——指示罐体内部压力
- 气相阀——输出气体使用
- 液位计/保护罩——指示液氮罐内部低温液体液位，保护罩用来保护液位计
二 技术参数：
| 产品型号/Model | DC230LP | DC230MP | DC230HP |
| 容量/Capacity | |||
| 几何容积/Gross (升/L) | 240 | 240 | 240 |
| 净容积/Net (升/L) | 230 | 230 | 230 |
| 外型尺寸/Size | |||
| 外筒直径/Outer Shell Diameter (厘米/cm) | 60.6 | 60.6 | 60.6 |
| 底板尺寸/Square Base size(厘米/cm) | 63 | 63 | 63 |
| 高度/Height(厘米/cm) | 160 | 160 | 160 |
| 技术参数/Technical Parameter | |||
|
安全阀设定压力(兆帕/PSI) Relief Valve Setting(MPa/PSI) |
0.15/22 | 1.58/230 | 2.41/350 |
|
爆破片设定压力(兆帕/PSI) Secondary Relief Valve Setting(MPa/PSI) |
1.38/200 | 2.76/400 | 4.13/600 |
|
调压阀设定压力(MPa/PSI) Regulator setting pressure(MPa/PSI) |
0.12/18 | 0.86/125 | 2.07/300 |
| 空瓶重量/Empty Weigh(公斤/kg) | 145 | 168 | 185 |
| 充装重量/Full Filling Weight(公斤/kg) * | |||
| 液氧/LO2 | 258 | 229 | 223 |
| 液氮/LN2 | 182 | 163 | 156 |
| 液氩/LAr | 318 | 275 | 270 |
| 液态二氧化碳/LCO2 | / | / | 239 |
| 标况下气体体积/Standard Gas Volume(Nm3) | |||
| 氧气/O2 | / | 164 | 156 |
| 氮气/N2 | / | 132 | 124 |
| 氩气/Ar | / | 160 | 151 |
| 二氧化碳/CO2 | / | / | 121 |
| 日蒸发率(液氮)/NER(LN2) | 1.5% | 1.8% | 1.8% |
| 气流量/Gas Flow Rate ( Nm3/hr) | |||
| 氧、氮、氩（O2、N2、Ar） | / | 10.5 | 10.5 |
| 二氧化碳(CO2) | / | 2.9 | 2.9 |
三 查特液氮罐用途介绍
1 查特液氮罐用于厌氧手套箱供应氮气，高纯度，压力的氮气供应，使用查特液氮罐配备厌氧手套箱供应氮气使用180MP 或者200MP型查特液氮罐
2 NMR核磁共振仪冲入液氮，使用低压力的DC230LP型号配置液氮低温软管为核磁共振仪补充液氮，DC230LP还为很多生物液氮罐做补充罐使用。低压力22PSI用途下，补充罐的使用广泛
3另外质谱仪，液质联用仪，气质联用以的高纯氮气供气使用180MP或者200MP，都是市场上的常用型号，在激光切割机领域，查特液氮罐的使用更为广泛，现有的动态热机械分析仪、高低温试验箱等都适配查特中、小型号的MP系列罐体。
四 查特液氮罐使用方法
低温液体使用
1使用液氮罐内的低温液体，如液氮，需要连接软管到进排液阀，另一端连接需要使用液氮的设备。
2 罐体内有低温液体时，先打开液氮罐增压阀，一般缓慢开启增压阀，压力缓慢增加，一般压力不超过。0.2mpa。然后开启液相阀，放出低温液体。可以手动根据低温液体的使用情况调节阀体的开动大小。
3 停止使用时关闭液相阀和增压阀。
4 一般使用后，罐体内会留有压力，一般无需理会，也可以开启放空阀放尽罐内压力。
罐内气体使用
1 使用罐内气体，需要先在气相阀上安装减压阀，然后把气体管路连接好。
2 罐内有低温液体时，打开罐体增压阀先开始增压，使罐体处于增压状态，然后打开气相阀，罐体内部增压后，又经汽化盘管后汽化的气体就经过气相阀体出来了。
3 使用时根据使用的压力要求调解气相阀外安装的减压阀的压力表的压力，以适应使用的压力需求。
4 关闭时，先关闭减压阀，再关闭增压阀，再关闭气相阀。
