产品详情
查特液氦杜瓦瓶
查特CHART制造的深冷液氦杜瓦瓶罐体系列产品是专为液氦应用的可靠产品,适用于运输和储存。亦适用于深冷液氦的输出和分配。查特液氦杜瓦瓶系列产品具有罐体自重轻、供液易操作、使用高度可靠和绝热性能强的特点。专业的输出颈管设计用于运输过程的使用。正方形底座对于运输的便捷性极为方便。底部带滑轮的超级稳定设计用于提供很大支撑和经济的稳定性。
常用查特液氦杜瓦是100升、250升、和500升的规格。深冷液氦杜瓦瓶可选配绝对压力安全阀，整体设计安全装置可以用于航空运输。液氦杜瓦适用于核磁共振（MRI）供液设计，低温超导研究，超导核磁共振仪,脑磁图等使用。为优化使用，查特将所有型号设计为100%无磁设计。液氦杜瓦广泛应用在氦液化器、超导、测试超导电极、还能适合插入或浸没液氦的应用场合等领域。系列液氦杜瓦通过优化设计，很大程度减小储存、运输和分配时液氦的损失。先进的蒸气冷却多层屏蔽技术结合超绝热材料的使用，使得查特液氦杜瓦成为业界损耗率低的液氦杜瓦。
产品优点:
查特CHART的超级深冷液氦杜瓦罐的控制阀组及接头都安装在罐体的顶部，非常便于使用和操作，还可连接各种标准尺寸的软管和设备组件。
◆ 质量轻，经久耐用
◆ 可靠的绝热性能
◆ 配置较大的球阀，可连接最大为3/4〃（19mm）输液管
◆ 底部配万向轮
◆ 应用于分配、研究和液化
◆ 真空三年质保
应用液氦较多的低温液体使用是在强磁场中心的物理实验室。鲜为人知的液氦杜瓦其实并不神秘，科学家杜瓦于 1893 年1 月20 日，发明了一种特殊的低温恒温器（cryostat）——后来称为杜瓦，用来贮存低温液体。这种容器后来被改造成人人皆知的日用品——热水瓶。 杜瓦其实就是一个绝热容器，它将外界的热量与内部的低温液体隔断。我们知道，常见的绝热方式有：堆积绝热、高真空绝热、真空粉末绝热、高真空多层绝热和高真空多屏绝热。商业液氦杜瓦常见的容量有： 100L、 250L和 500L
查特液氦杜瓦外壳采用304不锈钢材料，更大的杜瓦颈部允许插入标准液氦管线也可消除热振荡，也允许测试超导电极，还能适合插入或浸没液氦的应用场合。可提供各种把手，便于拉动和固定。提供快速球阀和快速接头便于插入传输管线和压力密封.
These Ultra-Helium Dewars™ are light, maneuverable and durable, while providing superior thermal performance. The unique neck tube design provides proven support during transportation. The outboard caster base provides maximum stability in a compact design. Available in sizes ranging from 100 to 500 liters, the dewars are suitable for air transport (IATA conforming) with the optional absolute pressure relief valve. All models are 100% non-magnetic for Magnetic Resonance Imagery (MRI) service.
Product Advantages:
Maximum durability and lightweight
Outstanding thermal performance
Large ball valves for up to 3/4" (19mm) transfer lines

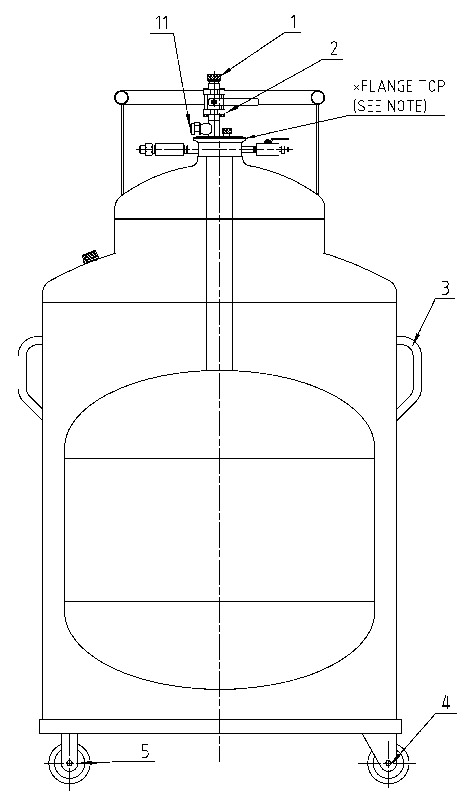

标准配置 Features
-
1快速取液口
-
2取液阀
-
3拉手柄
-
4万向轮（非磁性）
-
5定向轮（非磁性）
-
6放空阀连接
-
7 V型抱箍
-
8辅助安全截止阀
-
9辅助安全阀（1psig）
-
10压力表
-
11第二安全阀（12psig）
-
12主安全阀（10psig）
-
13主放空阀
技术规格 / Technical Specifications
|
规格参数 |
|
型号 |
规格 |
HE100 |
HE250 |
HE500 |
|
容积 Capacity |
|
|
|
|
|
液体（几何容积）Liquid Gross |
升（liters） |
110 |
275 |
550 |
|
液体（有效容积）Liquid Net |
升（liters） |
100 |
250 |
500 |
|
性能 Performance |
|
|
|
|
|
静态蒸发率 NER** |
%每天（%per day) |
1.25% |
|
|
|
最大工作压力 MAWP |
psig |
12 |
12 |
12 |
|
尺寸及压力设置 Dimensions&Pressure Ratings |
|
|
|
|
|
直径 Diameter |
毫米（mm） |
606 |
856 |
1108 |
|
高度 Height |
毫米（mm） |
1546 |
1675 |
1793 |
|
法兰至内胆底部长度 Dip Tube Length |
毫米（mm） |
1132 |
1305 |
1421 |
|
皮重 Tare Weight |
公斤（kg) |
114 |
181 |
278 |
|
主安全阀压力设定 Main Relief Valve Setting |
psig |
10 |
10 |
10 |
|
第二安全阀压力设定 Secondary Relief Valve |
psig |
12 |
12 |
12 |

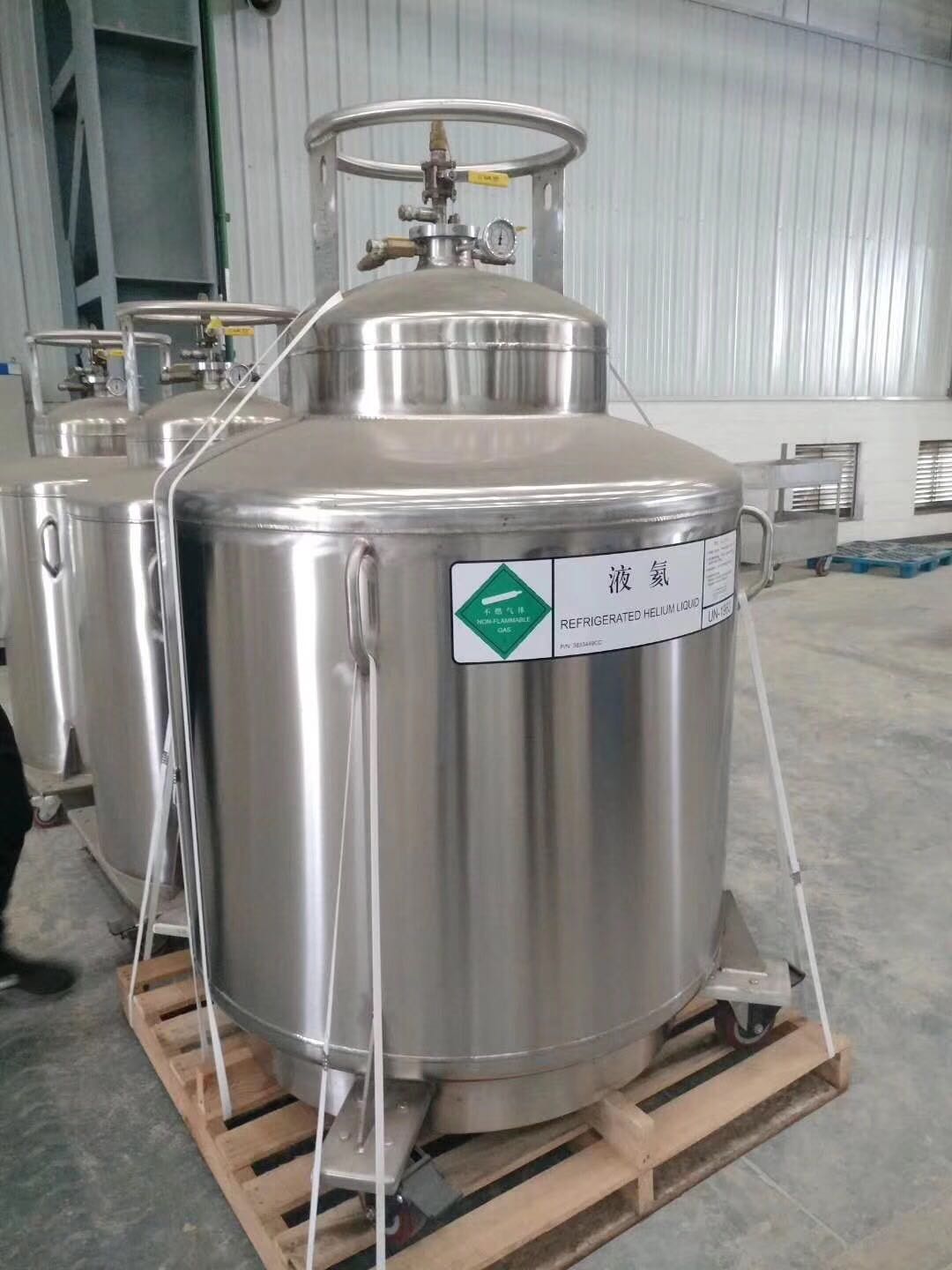

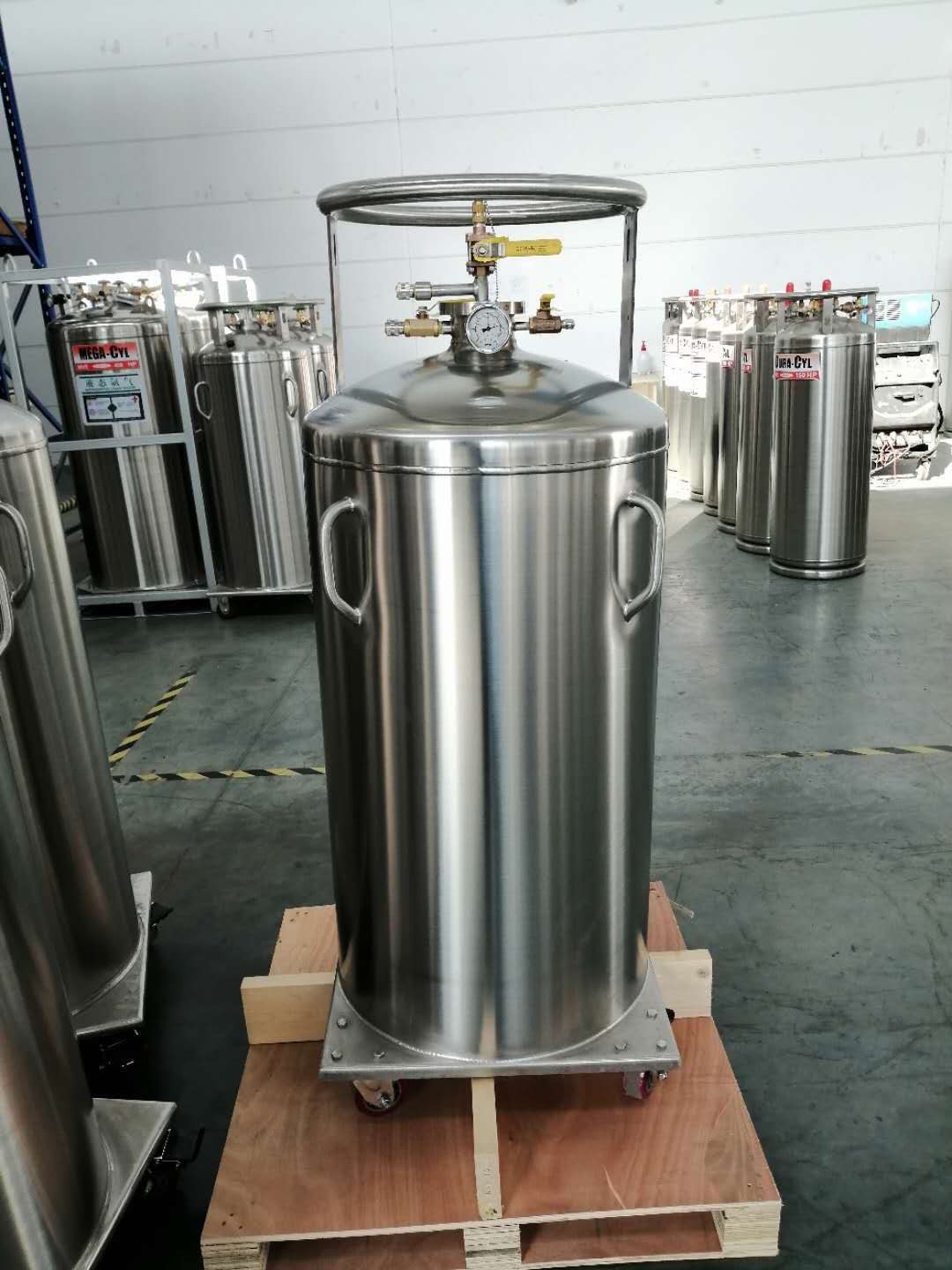

液氦杜瓦罐产品图
